Arduino e Microsoft .NET Framework – Integrando os dois mundos

Arduino é uma plataforma eletrônica de hardware livre. Baseada em um microcontrolador Atmel AVR com suporte de entrada/saída embutido. O principal objetivo da plataforma é criar ferramentas acessíveis, de baixo custo e fáceis de serem utilizadas.

Neste post, será apresentado um modo de comunicação entre uma aplicação Microsoft .NET e um hardware Arduino.

clip_image002

O hardware utilizado é composto por: uma placa Arduino Leonardo, uma protoboard de 864 furos, um display LCD 16×2, um potenciômetro de 10Ω, dois Leds (verde e vermelho) e dois resistores de 300Ω.

Algumas fotos do modelo construído:

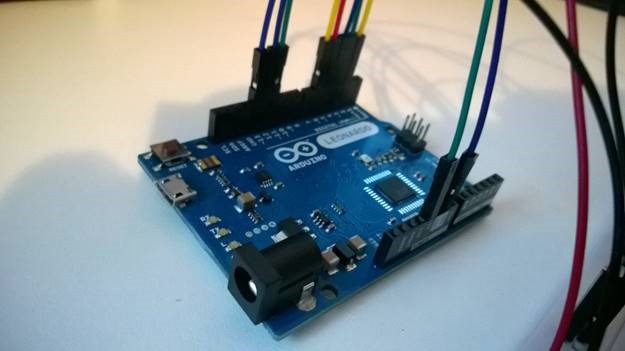

Foto 1 – Arduino Leonardo

clip_image004

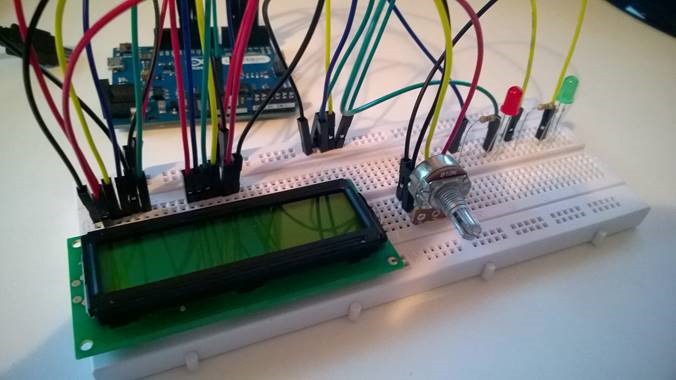

Foto 2 – Protoboard

clip_image006

Nesse exemplo faremos uso de dois blocos de código: o primeiro bloco consiste de código C para a placa Arduino e o segundo bloco consiste de um código em C# para a console que fará a comunicação com o hardware Arduino.

Nosso desafio será definir uma lógica em linguagem C que espere por entradas vindas por entradas seriais. Ao mesmo tempo, o código C# irá conectar-se ao hardware Arduino e lhe enviar informações por meio de uma porta serial.

A lógica do exemplo será: uma console gerenciada irá requisitar uma cor (verde ou vermelho) que quando informada, será enviada via uma porta serial para o hardware Arduino. Quando recebida a cor, o hardware Arduino irá acender um Led com a cor escolhida e desligar o Led da cor oposta. Caso uma entrada inválida seja feita, então o hardware Arduino continuará alternando as cores entre verde e vermelho.

O código do hardware Arduino é listado abaixo (comentários no código detalham a implementação):

// Library used to load common functions to LCD display
#include <LiquidCrystal.h>

// Display
// Using pins 12, 11, 5, 4, 3 and 2
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

// Red LED connected to pin number 13
const int redLedPin = 13;
// Green LED connected to pin number 06
const int greenLedPin = 6;

void setup() {

  // Start serial port at 9600 bps
  // Pay attention to C# code, you have to connect to the same port.
  Serial.begin(9600);

  // Setup RED LED
  pinMode(redLedPin, OUTPUT);
  // Setup GREEN LED
  pinMode(greenLedPin, OUTPUT);
}

int inByte = 0;
int pinToTurnOn = 0;
int pinToTurnOff = 0;

void loop() {

   // Read the Serial/USB input
   inByte = Serial.read();

   // If 'Red' was selected
   if (inByte == 'R') {
     showMessage("Selected color:", "\tRED");
     pinToTurnOn = redLedPin;
     pinToTurnOff = greenLedPin;
   } // If 'Green' was selected
   else if (inByte == 'G') {
     showMessage("Selected color:", "\tGREEN");
     pinToTurnOn = greenLedPin;
     pinToTurnOff = redLedPin;
   }
   else if (inByte >  -1){
     pinToTurnOn = 0;
     pinToTurnOff = 0;
   }

   if (pinToTurnOn > 0 && pinToTurnOff > 0){

     // Turn off the oposite color
     turnOffPin(pinToTurnOff);

     // Blink the selected color
     turnOnPin(pinToTurnOn);
     delay(1000);
     turnOffPin(pinToTurnOn);
     delay(1000);
   }
   else {

     // Warning message
     showMessage("No input yet", (String)inByte);

     // Blink colors
     // Show RED LED
     turnOnPin(redLedPin);
     delay(1000);
     turnOffPin(redLedPin);
     delay(1000);
     // Show GREEN LED
     turnOnPin(greenLedPin);
     delay(1000);
     turnOffPin(greenLedPin);
     delay(1000);
   }
}

// Turn on Led on a specific pin
void turnOnPin(int pin) {

  digitalWrite(pin, HIGH);
}

// Turn off Led on a specific pin
void turnOffPin(int pin) {

  digitalWrite(pin, LOW);
}

// Show a text message on a LCD Display
void showMessage(String line1, String line2){

   lcd.begin(16, 2);
   lcd.setCursor(0,0);
   lcd.print(line1);
   lcd.setCursor(0,1);
   lcd.print(line2);
}

O código da console é listado abaixo (comentários no código detalham a implementação):

using System;
using System.IO.Ports;

class Program {

    private static SerialPort _port;

    static void Main(string[] args) {

        // By default, connections to Arduino have the same port name, 'COM3'.
        // Pay attention if your hardware has a different name.
        // We are connecting to port number 9600.
        _port = new SerialPort("COM3") { BaudRate = 9600 };

        // If you have 'Arduino Leonardo' (like me), so you have to
        // enable 'DtrEnable'. It's a not limitation, or something like this.
        // It's just a configuration 'by default'.
        _port.DtrEnable = true;

        // Open connection to Arduino hardware.
        _port.Open();

        do {

            Console.WriteLine(":: Choose a color: ");
            Console.WriteLine("\tG - Green");
            Console.WriteLine("\tR - Red");

            string input = Console.ReadLine();

            if (input == "exit")
                break;

            if (!string.IsNullOrWhiteSpace(input))
                // Send just one charactere to Arduino hardware.
                _port.Write(input.ToUpper()[0].ToString());

            Console.WriteLine();
        } while (true);

        // Close connection to Arduino hardware.
        _port.Close();
    }
}

Meu kit foi comprado na http://robocore.net/. O site contém diferentes kits básicos e componentes que podem ser adicionados a sua solução.





FH



Referências:

http://www.arduino.cc/

http://playground.arduino.cc/

http://pt.wikipedia.org/wiki/Arduino

http://en.wikipedia.org/wiki/Arduino

http://www.c-sharpcorner.com/uploadfile/mgold/using-the-arduino-microcontroller-board-with-C-Sharp-and-net/

http://playground.arduino.cc/Interfacing/Csharp
